数据中心光纤互连测试解决方案
信息技术的飞速发展、网络的普及、基础技术的进步，促使数据中心建设不断向着大规模、高密度、高传输速率、多元化、虚拟化、智能化、绿色的方向迈进。与此同时，对更快数据传输速率、更小占用空间、更低能源消耗的需求，使得作为数据中心物理基础建设重要组成部分的布线系统越来越受到人们的重视。光缆和铜缆是数据中心布线系统中两种基本的传输介质，与铜缆系统相比，光纤网路具有更大的带宽、更快的传输速率、更长的传输距离、更纤细的体积、以及更强的抗干扰能力等优点。因此，虽然受限于光纤昂贵的价格因素，光纤不能即可完全取代铜缆，但数据中心建设中“光进铜退”的趋势已不可避免。
光纤布线系统在数据中心应用比例的增加为光电元件的应用及发展提供了更多机会。光纤连接器是光系统中使用量最大的光无源元器件，广泛应用于通信、局域网（LAN）、光纤到户（FTTH）、高质量视频传输、光纤传感、测试仪器仪表等。光纤连接器是光纤与光纤之间进行可拆卸连接的元器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去。正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。纵观其发展，光纤有两个明显的发展阶段：第一个阶段，为了节省空间，向小型化方向发展，光纤接头从传统的FC，ST，SC发展为LC，MTRJ，E2000；第二个阶段，不仅为了节省空间，而且要满足多芯使用的要求，光纤接头从LC，MTRJ，E2000向MU，MTP/MPO演变，现在一个MPO/MTP多芯接头可以满足2芯，4芯，8芯，12芯，24芯，目前最高可达72芯的要求。

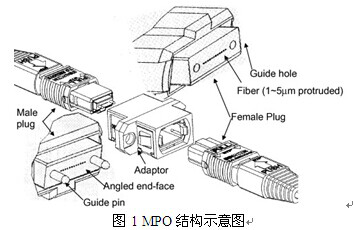

随随着2010年6月IEEE 802.3ba新的以太网40G/100G标准发布后，今后在数据中心的光纤主干部署中，MTP/MPO到MTP/MPO并采用OM3/OM4光纤的预连接方案成为成为40G/100G链路的首选。MPO型光纤连接器是一种多芯多通道插拔式连接器，而MTP特指US conec公司注册的MPO连接器的品牌。MPO连接器的特征是由一个标准直径为6.4mm×2.5mm的矩形插芯，利用插芯端面上左右两个直径为0.7mm的导引孔与导引针进行定位。对接时，有一个装在插芯尾部的弹簧对插芯施加一轴向的压力，直到连接头的外框套跟适配器锁紧。插芯上侧面有一凸键，用作连接时限制接头之间的相对位置，以确定光纤正确的对接顺序。其结构如图１所示。
MPO/MTP预连接系统满足高速和大容量光纤通信系统中高密度和高效率的互连布线的需要，是数据中心布线系统解决方案的首选。首先，MPO/MTP预连接系统的采用可以大大节省数据中心的空间，实现其高密度化；其次，高速数据传输速度的需求促使高密度多芯光纤的采用；最后，采用高密度的预连接系统可以大大减少现场的安装时间，也大大降低现场施工安装对性能的影响以及性能不确定性的概率。
然而，MPO/MTP光纤连接器的采用同样为数据中心光互连测试带来了新的挑战。传统的光纤测试方法是使用一端带有MPO光纤连接器，另一端扇开为12个单通道的光纤连接器，这种单通道的光纤连接器可以连接到现有的光功率测量装置上，如此便可以给施工现场提供必要测试条件。实施这种测试方法时，如果现场只有一台光功率测量装置，就需要不断连接，才能满足12个通道的测试需求；而如果需要一次性的对所有12个通道都进行光功率测量，则必须分别在12个单通道的光纤连接器端连接12个单通道的光功率测量装置。显而易见，这种方法操作复杂、测试稳定性差、测试时间长、成本高
MPO/MTP预连接系统满足高速和大容量光纤通信系统中高密度和高效率的互连布线的需要，是数据中心布线系统解决方案的首选。首先，MPO/MTP预连接系统的采用可以大大节省数据中心的空间，实现其高密度化；其次，高速数据传输速度的需求促使高密度多芯光纤的采用；最后，采用高密度的预连接系统可以大大减少现场的安装时间，也大大降低现场施工安装对性能的影响以及性能不确定性的概率。
然而，MPO/MTP光纤连接器的采用同样为数据中心光互连测试带来了新的挑战。传统的光纤测试方法是使用一端带有MPO光纤连接器，另一端扇开为12个单通道的光纤连接器，这种单通道的光纤连接器可以连接到现有的光功率测量装置上，如此便可以给施工现场提供必要测试条件。实施这种测试方法时，如果现场只有一台光功率测量装置，就需要不断连接，才能满足12个通道的测试需求；而如果需要一次性的对所有12个通道都进行光功率测量，则必须分别在12个单通道的光纤连接器端连接12个单通道的光功率测量装置。显而易见，这种方法操作复杂、测试稳定性差、测试时间长、成本高
MPO/MTP预连接系统满足高速和大容量光纤通信系统中高密度和高效率的互连布线的需要，是数据中心布线系统解决方案的首选。首先，MPO/MTP预连接系统的采用可以大大节省数据中心的空间，实现其高密度化；其次，高速数据传输速度的需求促使高密度多芯光纤的采用；最后，采用高密度的预连接系统可以大大减少现场的安装时间，也大大降低现场施工安装对性能的影响以及性能不确定性的概率。
然而，MPO/MTP光纤连接器的采用同样为数据中心光互连测试带来了新的挑战。传统的光纤测试方法是使用一端带有MPO光纤连接器，另一端扇开为12个单通道的光纤连接器，这种单通道的光纤连接器可以连接到现有的光功率测量装置上，如此便可以给施工现场提供必要测试条件。实施这种测试方法时，如果现场只有一台光功率测量装置，就需要不断连接，才能满足12个通道的测试需求；而如果需要一次性的对所有12个通道都进行光功率测量，则必须分别在12个单通道的光纤连接器端连接12个单通道的光功率测量装置。显而易见，这种方法操作复杂、测试稳定性差、测试时间长、成本高。
